Назначение:

Комплект автоматизации ❝УМНИЦА❞ grow предназначен для комплексного управления, регулирования, мониторинга через беспроводную локальную сеть, регистрация данных на карте памяти, поддержания заданного микроклимата и условий выращивания культурных растений. Область применения: автоматизация вновь монтируемых или модернизация существующих теплиц: парников, теплиц, оранжерей, биовегетариев, гроубоксов и т.п.

Функциональные возможности:

• Подключение к домашней сети Wi-Fi роутера или раздача собственной;

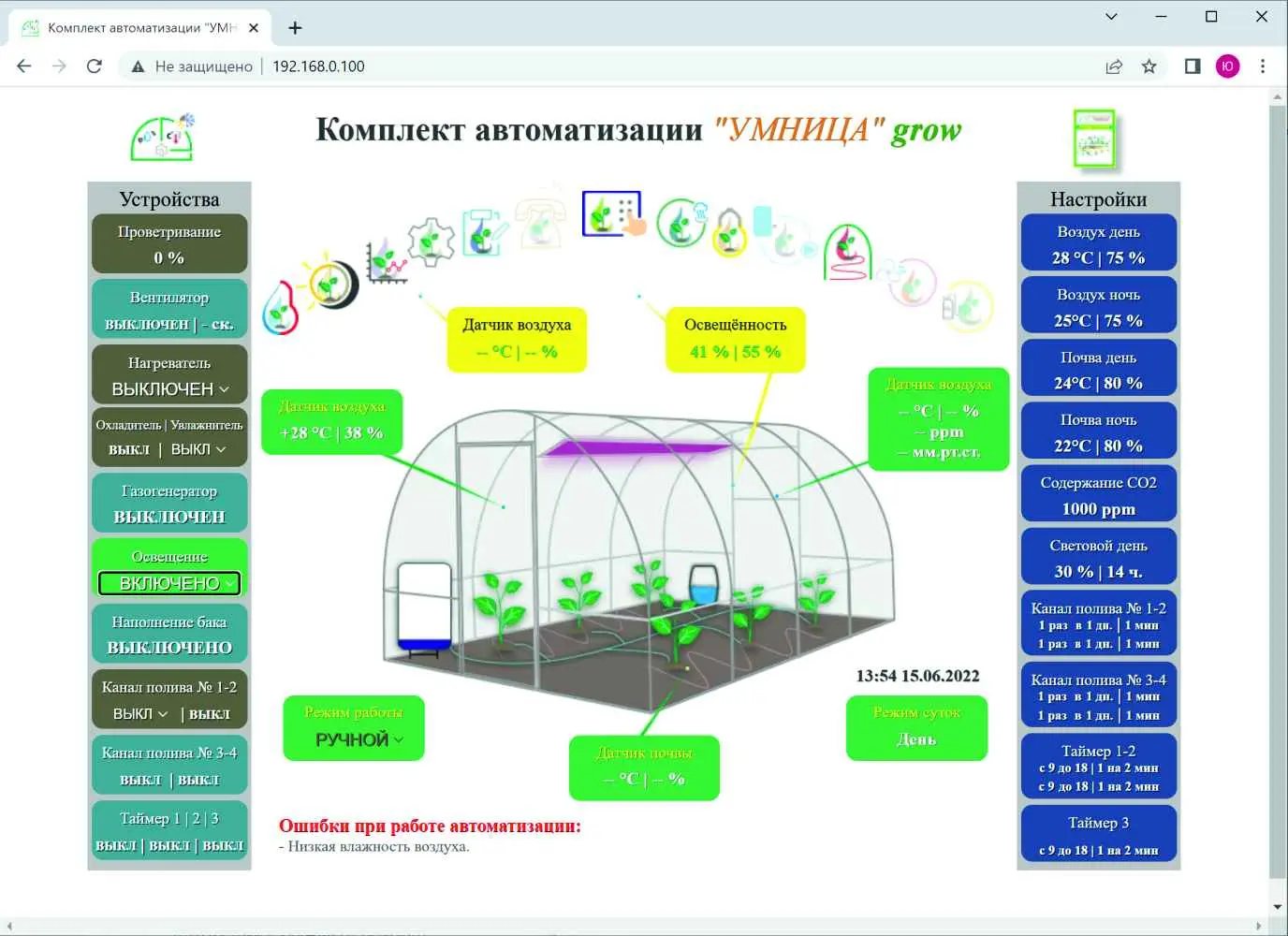

• Удобство управления через браузер ПК или мобильного устройства (смартфон, планшет и т.п.) по сети Wi-Fi;
• Дисплей на контроллере для информирования пользователя без подключений по сети Wi-Fi;
• Регистрация системных сообщений и ошибок на карту памяти MicroSD;
• Регистрация значений параметров микроклимата и значений датчиков каждый час на карту памяти MicroSD и просмотр по сети Wi-Fi;
• Построение графических линий;
• Управление оборудованием по беспроводной сети WI-Fi в ручном режиме;
• СМС информирование системных сообщений и значений микроклимата;
• Подключение к SCADA программам: центральный пульт или к сети диспетчеризации инженерных систем;
• Гибкость настроек для создания необходимых параметров микроклимата;
• Система оповещения по низким и высоким значениям параметров (температуры, влажности, углекислого газа) ;
• Температурные настройки почвы и воздуха для дневного или ночного режима;
• Измерение температуры и влажности уличного воздуха;
• Измерение температуры и влажности внутреннего воздуха до 2-ух точек;
• Измерение температуры почвы до 2-ух точек;
• Измерение уровня освещенности наружной;
• Измерение уровня освещенности внутренней;
• Измерение концентрации углекислого газа и атмосферного давления;
• Ручное управление откр./закр. проветривания тип ЛП или контроль под концевые выключатели крайних положений для применения нестандартных приводов проветривания;
• Контроль уровня воды в накопительном баке системы орошения;
• Управление закр./откр. проветривания приводом по заданным параметрам микроклимата;
• Управление приводом (0-10VDC) смесительного узла контура водяного нагревателя почвы или воздуха по заданным параметрам;
• Управление вкл./выкл. насоса (эл. клапана) подпитки по датчикам уровня;
• Управление вкл./выкл. электронагревателем почвы;
• Управление вкл./выкл. электронагревателем воздуха;
• Управление вкл./выкл. системы полива по расписанию в утреннее и вечернее время канал No1;
• Управление вкл./выкл. системы полива по расписанию в утреннее и вечернее время канал No2;
• Управление вкл./выкл. системы полива по расписанию в утреннее и вечернее время канал No3;
• Управление вкл./выкл. системы полива по расписанию в утреннее и вечернее время канал No4;
• Выбор продолжительности времени полива в зависимости от значения температуры почвы для каналов по расписанию №1-№4;
• Управление вкл./выкл. универсальный таймер No1;
• Управление вкл./выкл. универсальный таймер No2;
• Управление вкл./выкл. универсальный таймер No3;
• Управление вкл./выкл. фито светильников по датчику освещенности с поддержанием заданного светового дня;
• Управление вкл./выкл. вентилятором проветривания по нескольким сценариям параметров микроклимата;
• Управление переключения производительностью вентилятора через регулятор оборотов;
• Управление вкл./выкл. газогенератора СО2 по заданной концентрации;
• Управление вкл./выкл. охладителем воздуха по заданным параметрам температур;
• Управление вкл./выкл. увлажнителем воздуха по заданным параметрам влажности;

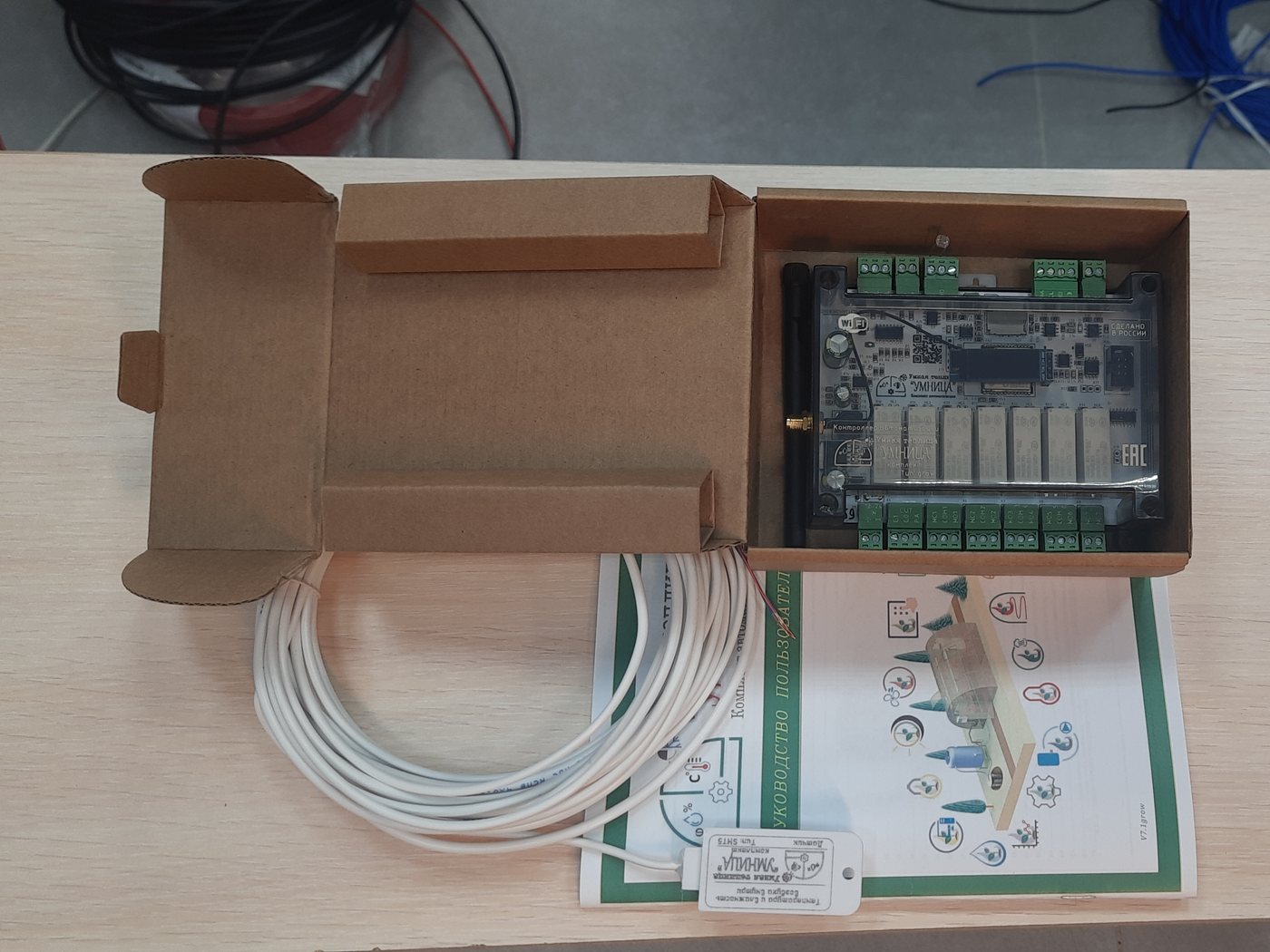

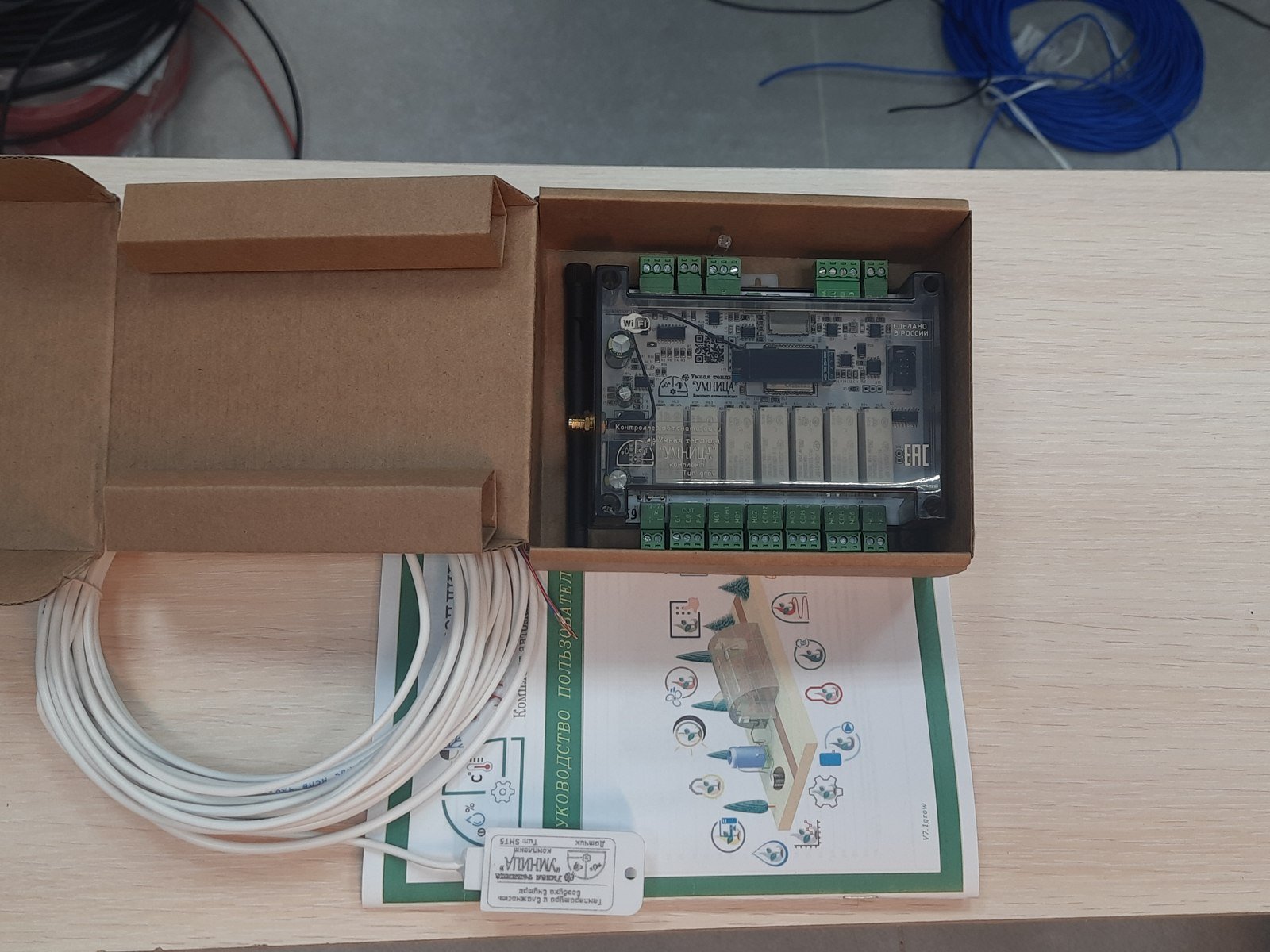

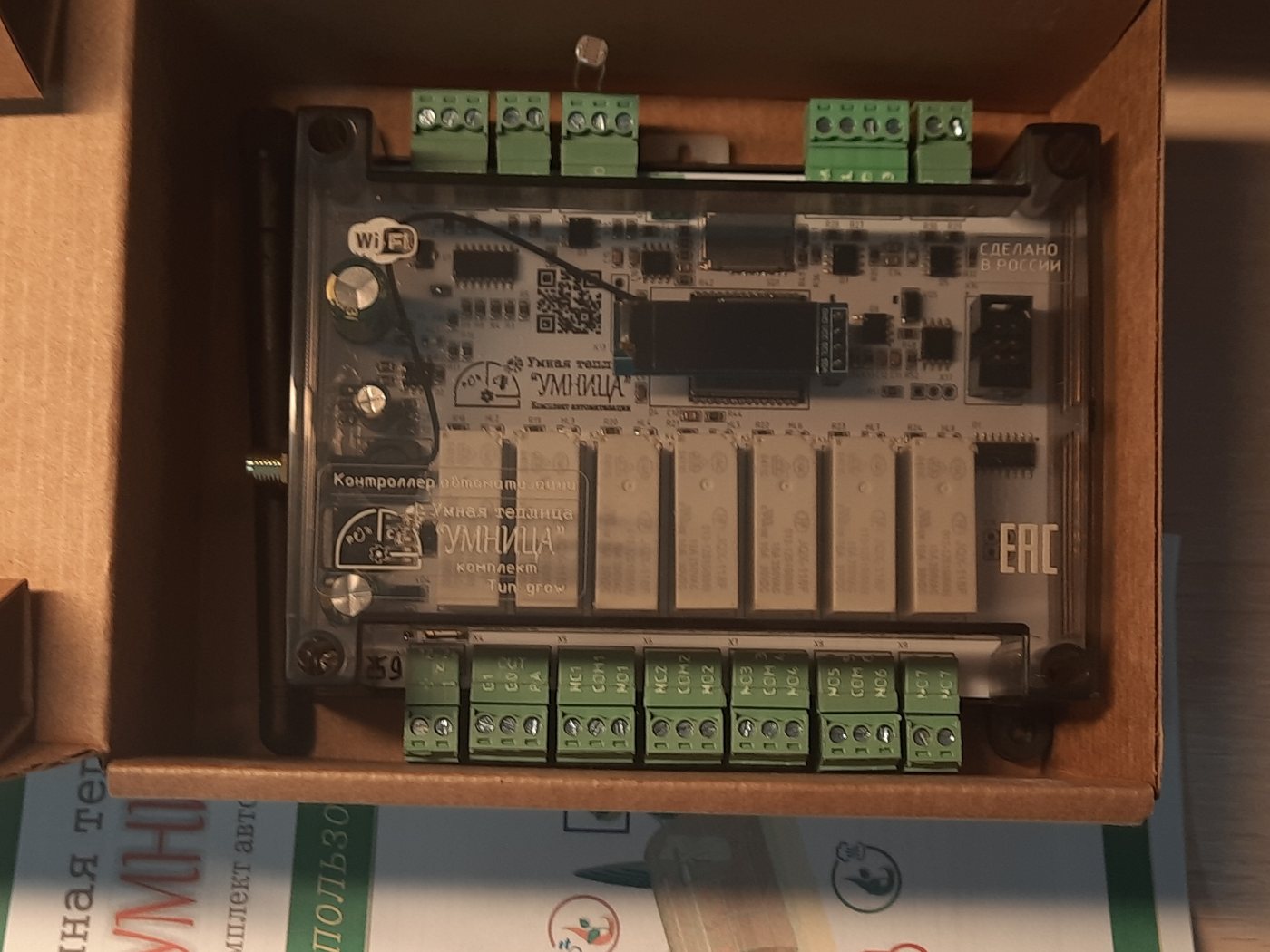

В комплект входит	Количество

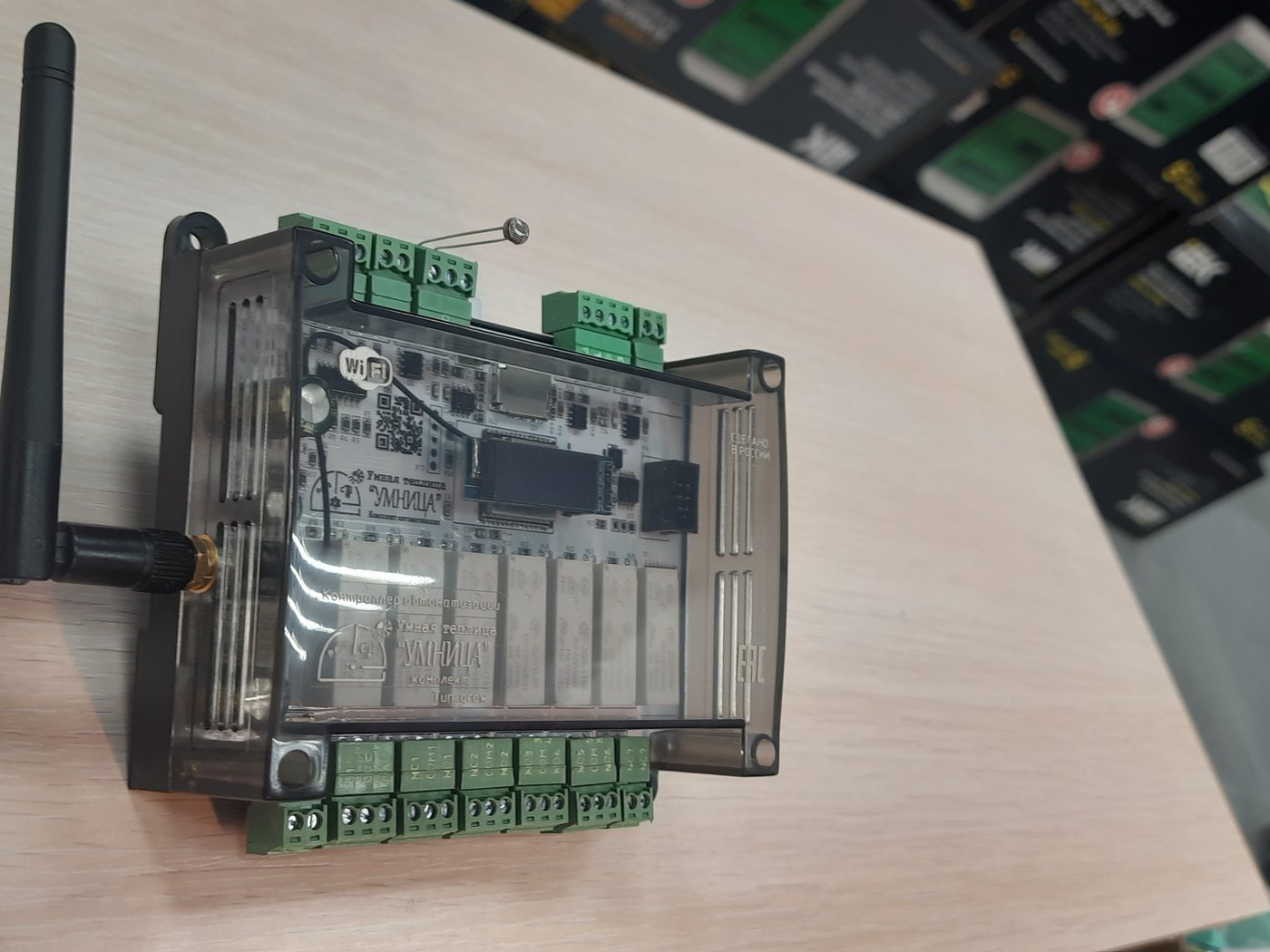

Контроллер автоматизации ❝УМНИЦА❞ grow	1шт.
Датчик температуры и влажности внутреннего воздуха (провод 10метров)	1шт.
Датчик освещенности	1шт.

Дополнительное оснащение комплекта автоматизации ❝УМНИЦА❞ grow	Количество
Датчик уровня 2шт., карта памяти MicroSD, Адаптер miniSD	1шт.
Датчик температуры почвы (провод 10 метров)	1шт.
Датчик температуры и влажности наружного воздуха (провод 10 метров)	1шт.
Датчик температуры и влажности воздуха (провод 10 метров) дополнительный	1шт.
Датчик концентрации СО2 (провод 10 метров)	1шт.
Датчик температуры и влажности (дополнительный), концентрации СО2, атмосферного давления (провод 10 метров)	1шт.
Датчик освещенности в защитном корпусе	1шт.
СМС модуль	1шт.
Модуль расширения реле	1шт.
Преобразователь напряжения ~220В/+24В 60Вт	1шт.
Преобразователь напряжения ~220В/+24В 120Вт	1шт.

Продукция соответствует: требованиям технического регламента Таможенного союза
ТР ТС 004/2011 "О безопасности низковольтного оборудования"
ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.ПХ01.В.19922/20

Технические данные:

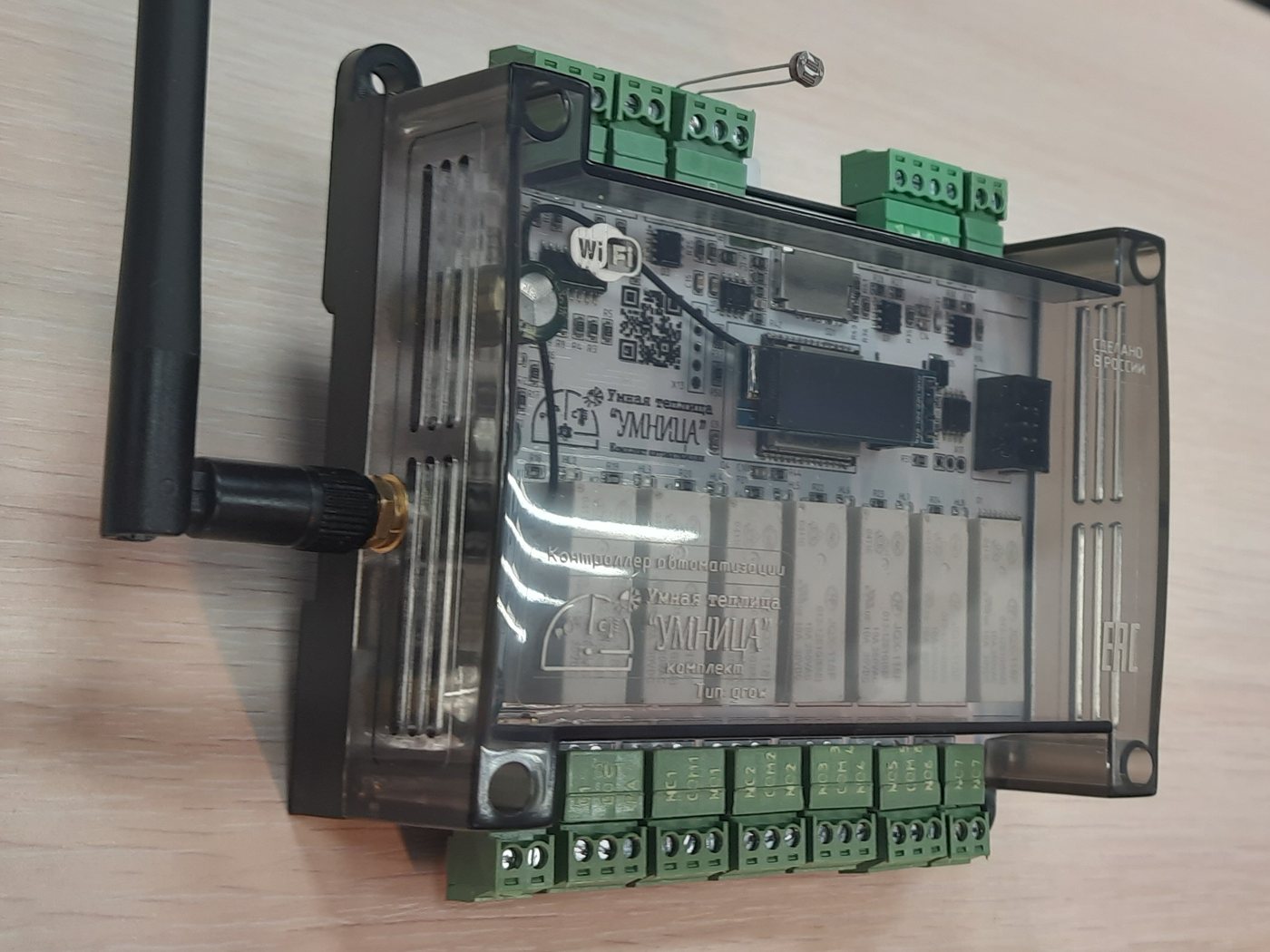

Размеры корпуса: 125х110х40мм(ВхШхГ);
Размеры корпуса с антенной: 165х145х40мм(ВхШхГ);
Способ установки: на DIN рейку или крепления на саморез;
Номинальное напряжение питания блока управления: +12...+24В; Род тока: Род тока: постоянный (DC);
Степень защиты: IP20; Рабочая температура: -25…+65 град.;

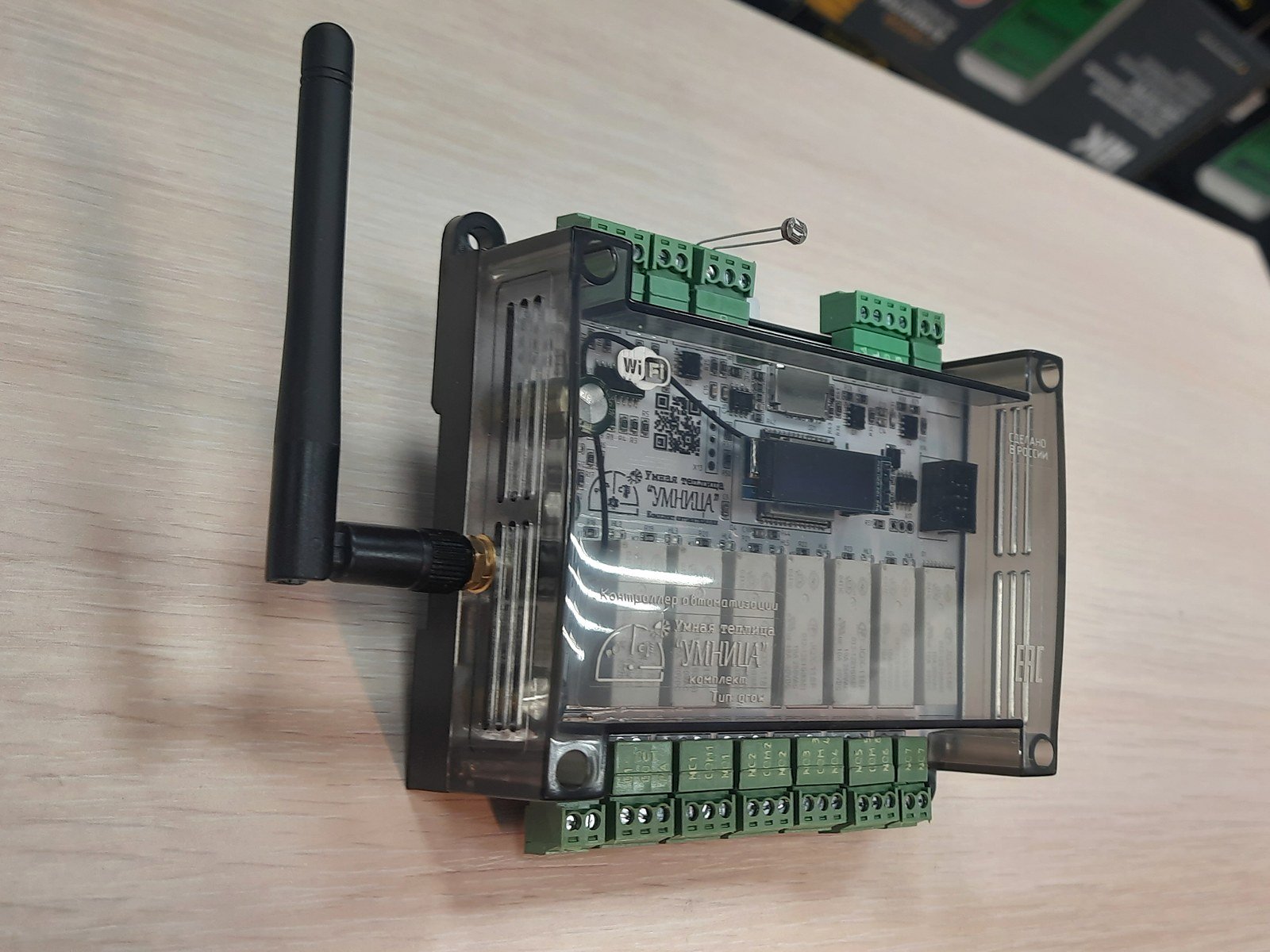

Беспроводная связь: Wi-Fi: 802.11 b / g / n;
Проводная связь: интерфейс RS-485, протокол Modbus RTU;
Карта памяти: microSD;

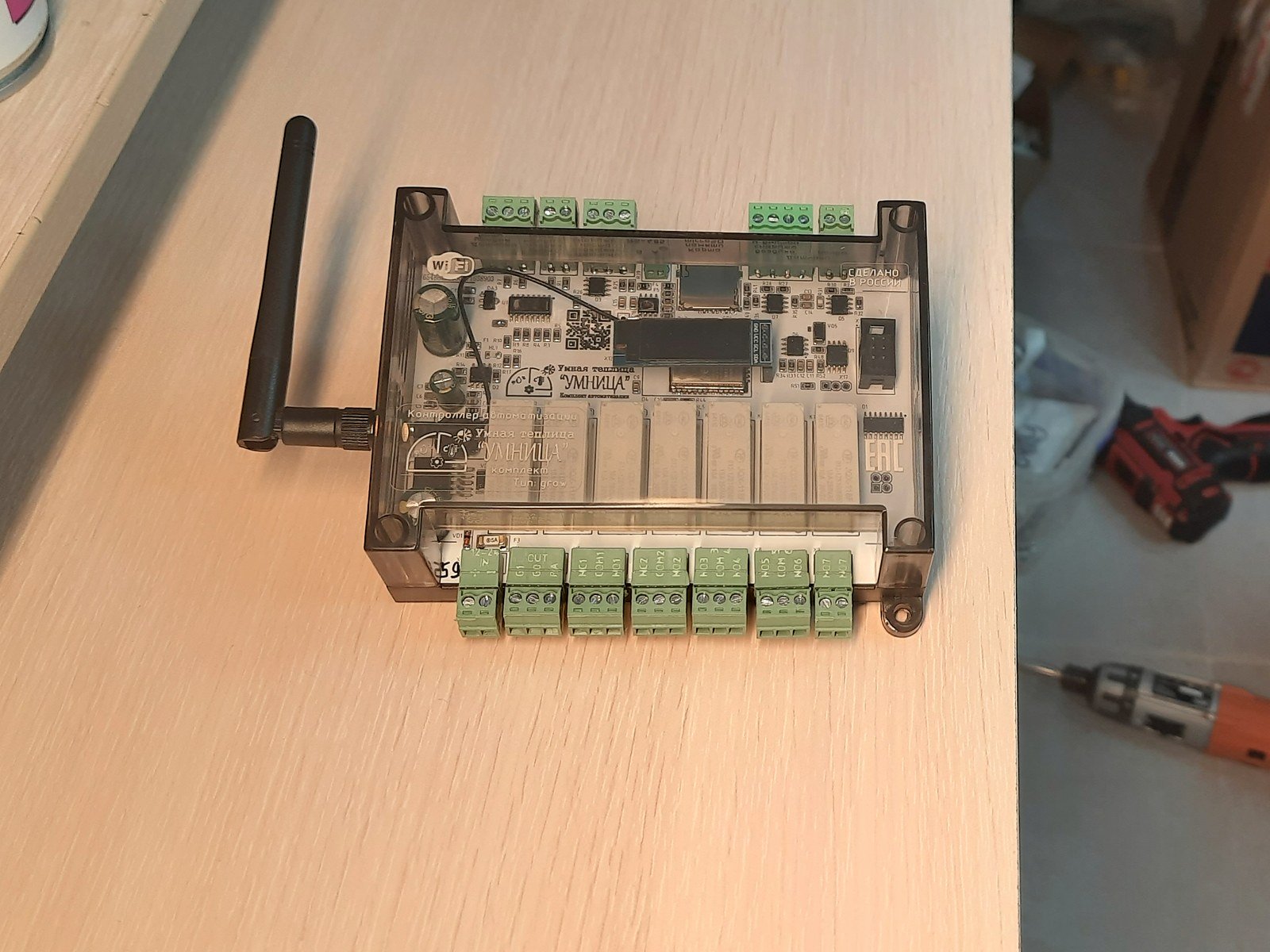

Количество релейных выходов свободного назначения : 7 шт.;
Номинальный ток нагрузки релейных выходов: не более 5А;
Номинальное напряжение коммутации релейных выходов: не более 300В;
Коммутируемая мощность нагрузки: до 1кВт (свыше через контактор);

скачать Умница grow
Руководство
пользователя. PDF
