Идеальный помощник   создания благоприятного микроклимата для жизни и роста растений в теплице.

Комплект автоматизации ❝УМНИЦА❞

Теплица

Назначение:

Комплект автоматизации ❝УМНИЦА❞ предназначен для комплексного управления, регулирования, мониторинга через беспроводную локальную сеть, регистрация данных на карте памяти, поддержания заданного микроклимата и условий выращивания культурных растений. Область применения: автоматизация вновь монтируемых или модернизация существующих теплиц: парников, теплиц, оранжерей, биовегетариев и т.п.

Функциональные возможности:

  • Подключение к домашней сети Wi-Fi роутера или раздача собственной;

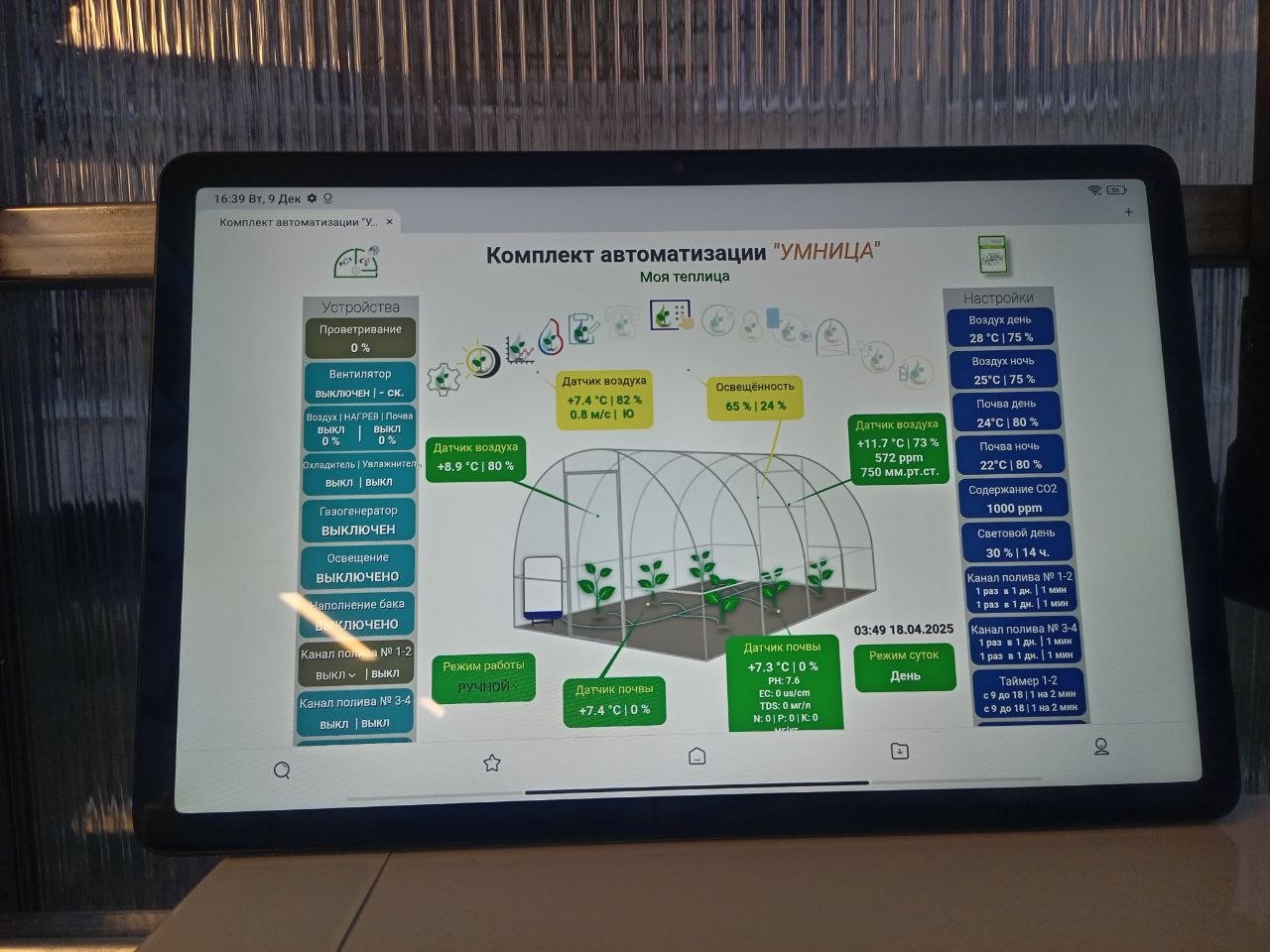

  • Удобство управления через браузер ПК или мобильного устройства (смартфон, планшет и т.п.) по сети Wi-Fi;
  • Дисплей на контроллере для информирования пользователя без подключений по сети Wi-Fi;
  • Регистрация системных сообщений и ошибок на карту памяти MicroSD;
  • Регистрация значений параметров микроклимата и значений датчиков каждый час на карту памяти MicroSD и просмотр по сети Wi-Fi;
  • Построение графических линий ;
  • Управление оборудованием по беспрводной сети WI-Fi в ручном режиме;
  • СМС информирование системных сообщений и значений микроклимата;
  • Подключение к SCADA программам: центральный пульт или к сети диспетчеризации инженерных систем;
  • Гибкость настроек для создания необходимых параметров микроклимата;
  • Система оповещения по низким и высоким значениям параметров (температуры, влажности, углекислого газа) ;
  • Температурные настройки почвы и воздуха для дневного или ночного режима;
  • Измерение температуры и влажности уличного воздуха;
  • Измерение температуры и влажности внутреннего воздуха до 2-ух точек;
  • Измерение температуры почвы до 2-ух точек;
  • Измерение уровня освещенности наружной;
  • Измерение уровня освещенности внутренней;
  • Измерение концентрации углекислого газа и атмосферного давления;
  • Контроль уровня воды в накопительном баке;
  • Ручное управление откр./закр. проветривания тип ЛП или контроль под концевые выключатели крайних положений для применения нестандартных приводов проветривания;
  • Контроль уровня воды в накопительном баке системы орошения;
  • Управление закр./откр. проветривания приводом 24VDC тип ЛП по заданным параметрам микроклимата;
  • Управление приводом (0-10VDC) смесительного узла контура водяного нагревателя почвы или воздуха по заданным параметрам;
  • Управление вкл./выкл. насоса (эл. клапана) подпитки по датчикам уровня;
  • Управление вкл./выкл. электронагревателем почвы (эл. клапаном водяного контура нагрева) по заданным параметрам микроклимата;
  • Управление вкл./выкл. электронагревателем воздуха (эл. клапаном водяного контура нагрева) по заданным параметрам микроклимата;
  • Управление вкл./выкл. системы полива по расписанию в утреннeе и вечернее время канал №1;
  • Управление вкл./выкл. системы полива по расписанию в утреннeе и вечернее время канал №2;
  • Управление вкл./выкл. системы полива по расписанию в утреннeе и вечернее время канал №3;
  • Управление вкл./выкл. системы полива по расписанию в утреннeе и вечернее время канал №4;
  • Выбор продолжительности времени полива в зависимости от значения температуры почвы для каналов по расписанию №1-№4;
  • Управление вкл./выкл. универсальный таймер No1;
  • Управление вкл./выкл. универсальный таймер No2;
  • Управление вкл./выкл. универсальный таймер No3;
  • Управление вкл./выкл. фито светильников по датчику освещенности с поддержанием заданного светового дня ;
  • Управление вкл./выкл. вентилятором проветривания по нескольким сценариям параметров микроклимата;
  • Управление переключения производительностью вентилятора через регулятор оборотов;
  • Управление вкл./выкл. газогенератора СО2 по заданной концентрации;
  • Управление вкл./выкл.охладителем воздуха по заданным параметрам температур;
  • Управление вкл./выкл.увлажнителем воздуха по заданным параметрам влажности;

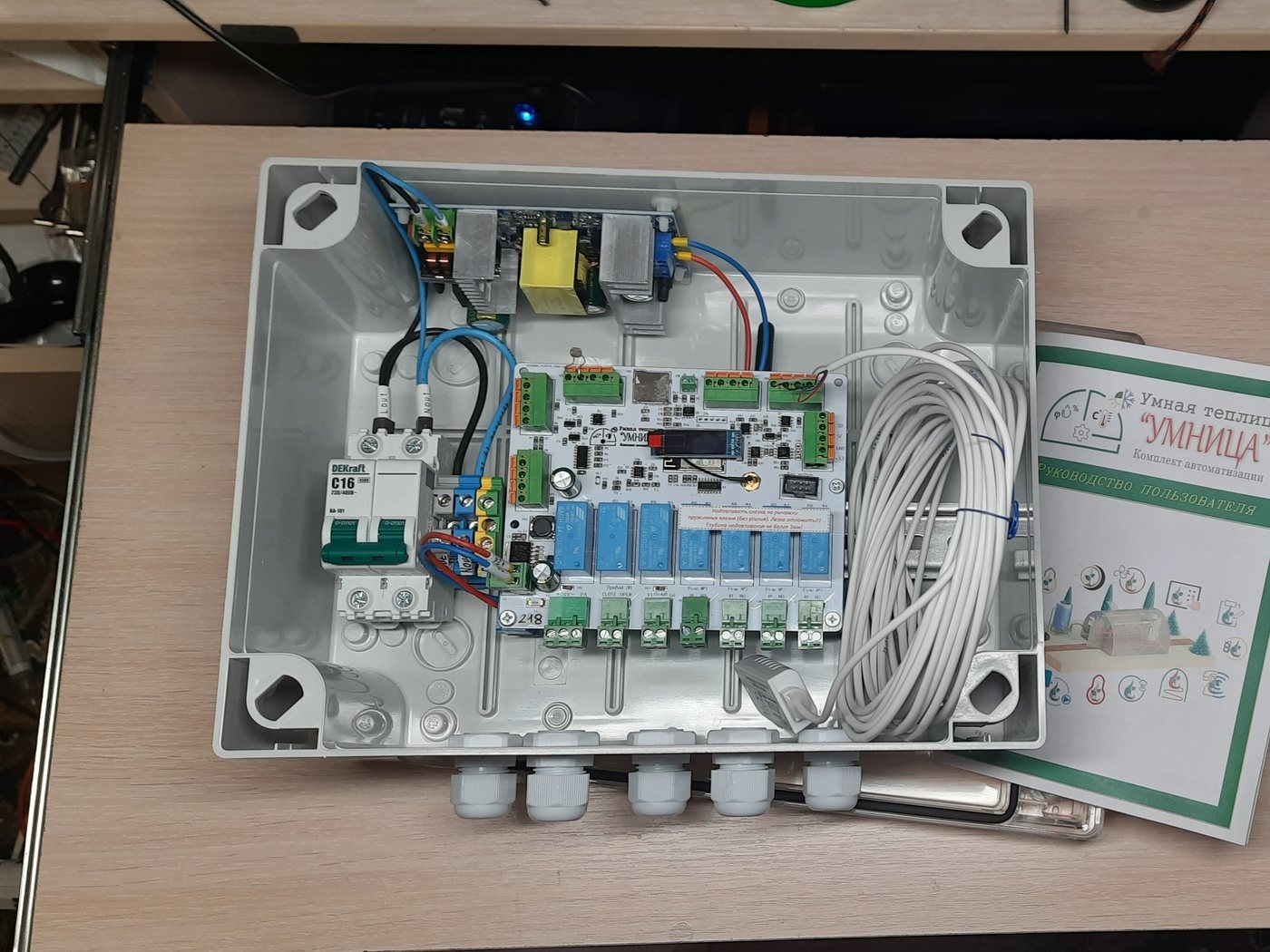

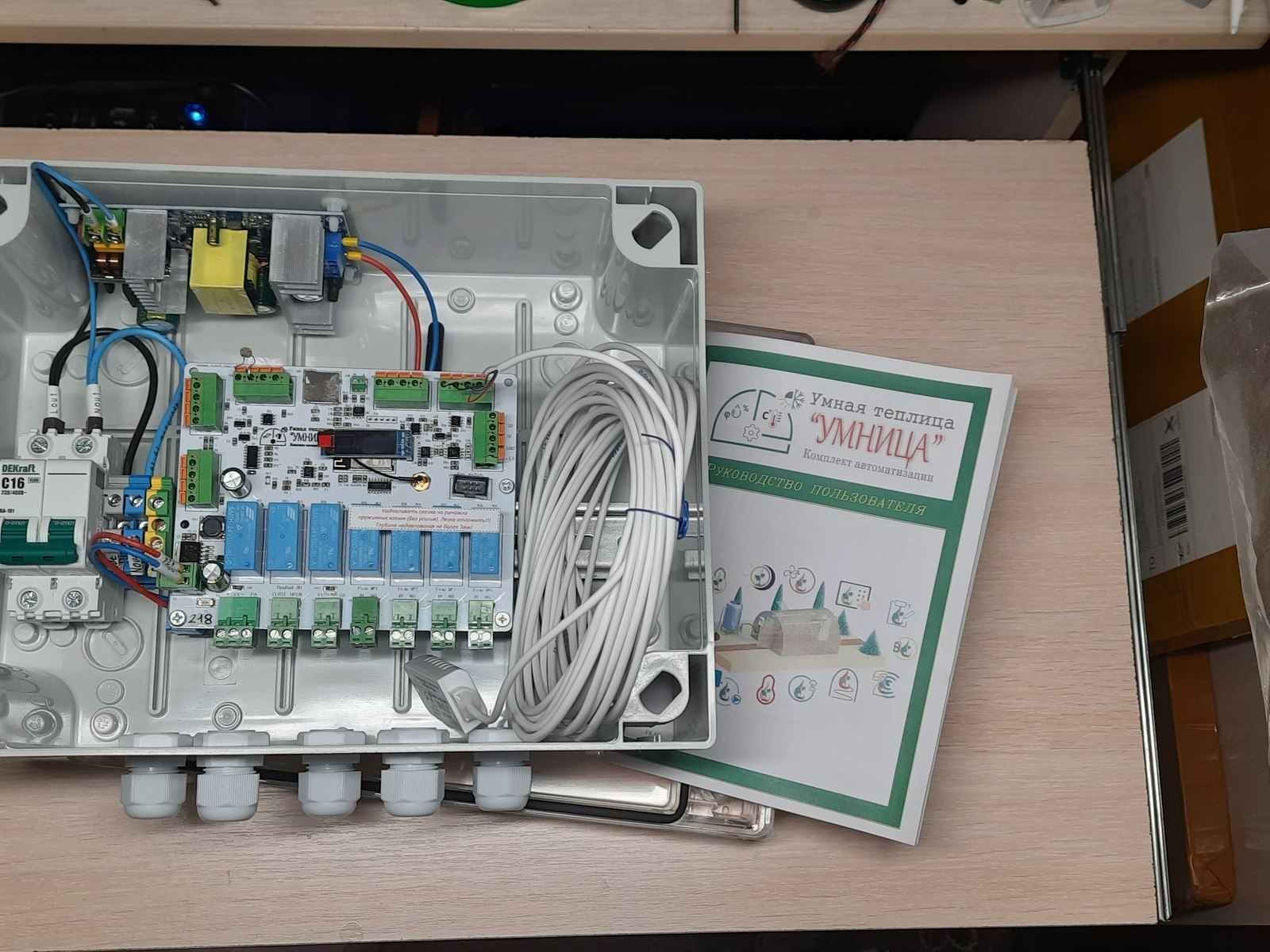

В комплект входит Количество

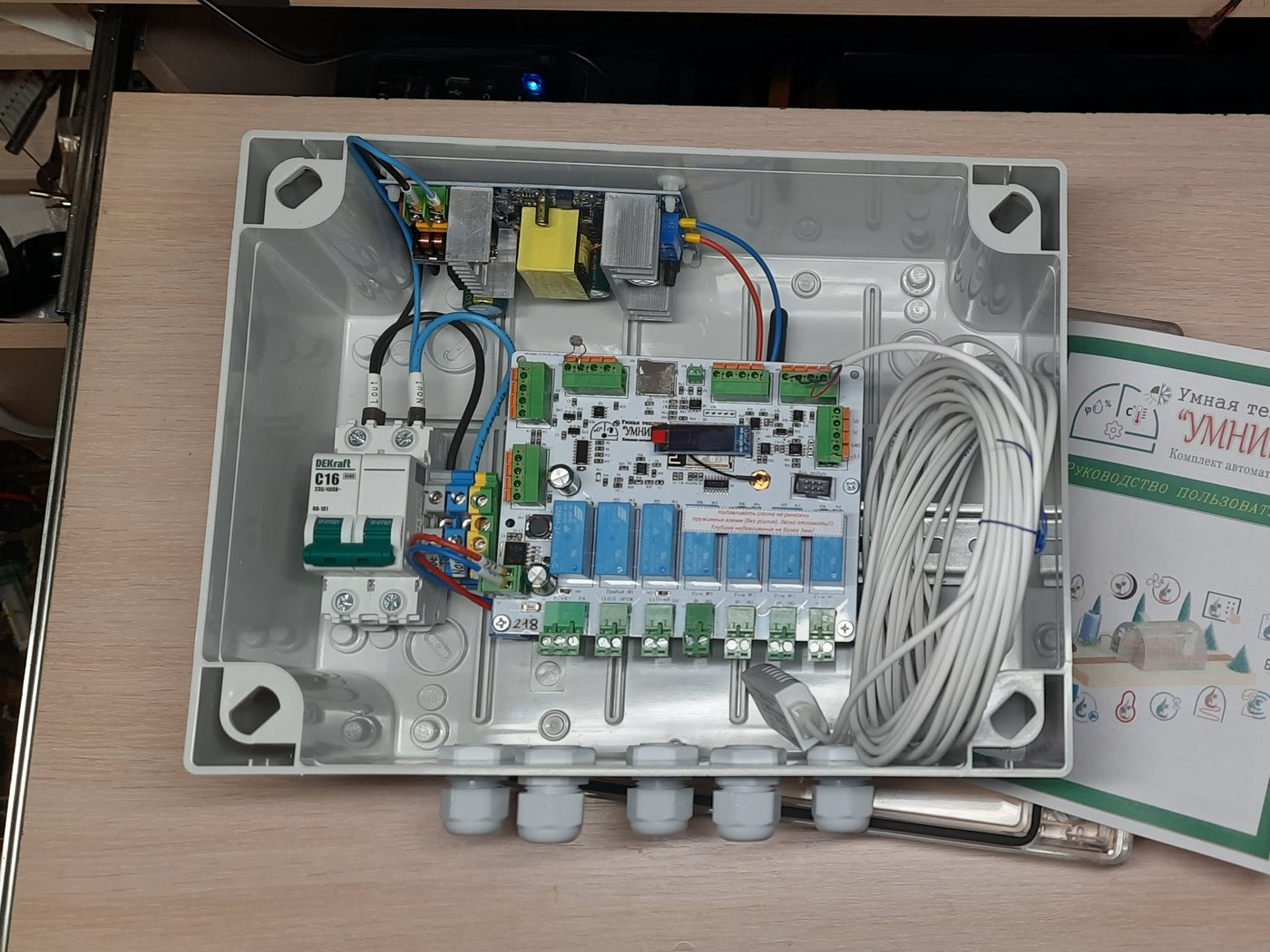

Блок управления ❝УМНИЦА❞ 1шт.
Руководство пользователя / Руководство по монтажу 1шт.
Датчик температуры и влажности внутреннего воздуха (провод 10метров) 1шт.
Датчик освещенности 1шт.
Сальниковый кабельный ввод PG-13.5 5шт.
Дополнительное оснащение комплекта автоматизации ❝УМНИЦА❞
Датчик уровня 2шт., карта памяти MicroSD, Адаптер miniSD 1шт.
Датчик температуры и влажности воздуха (провод 10 метров) дополнительный 1шт.
Датчик концентрации СО2 (провод 10 метров) 1шт.
Датчик температуры и влажности (дополнительный), концентрации СО2, атмосферного давления (провод 10 метров) 1шт.
Датчик температуры почвы (провод 10 метров) 1шт.
Датчик температуры и влажности наружного воздуха (провод 10 метров) 1шт.
Датчик освещенности в защитном корпусе 1шт.

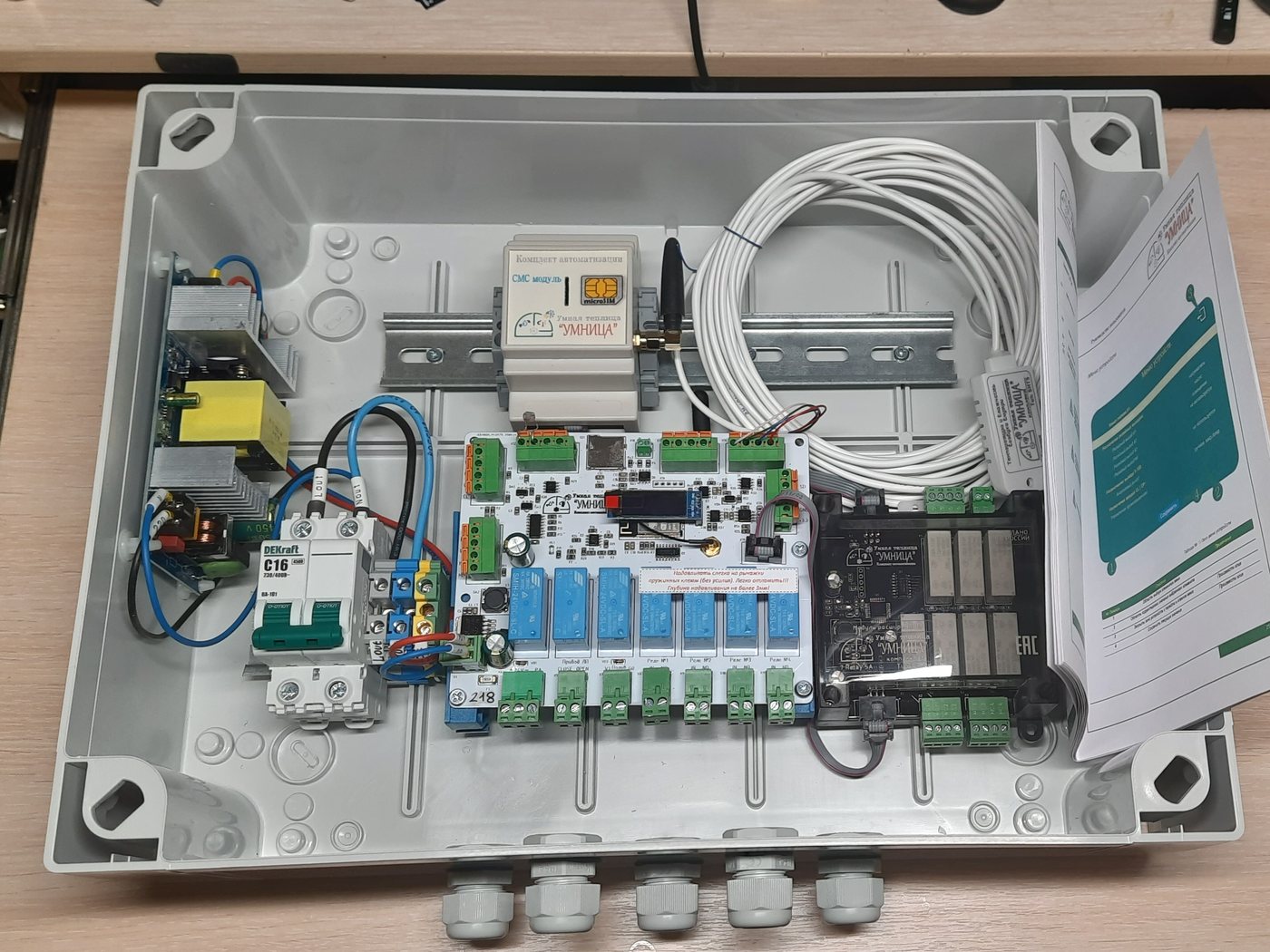

СМС модуль 1шт.

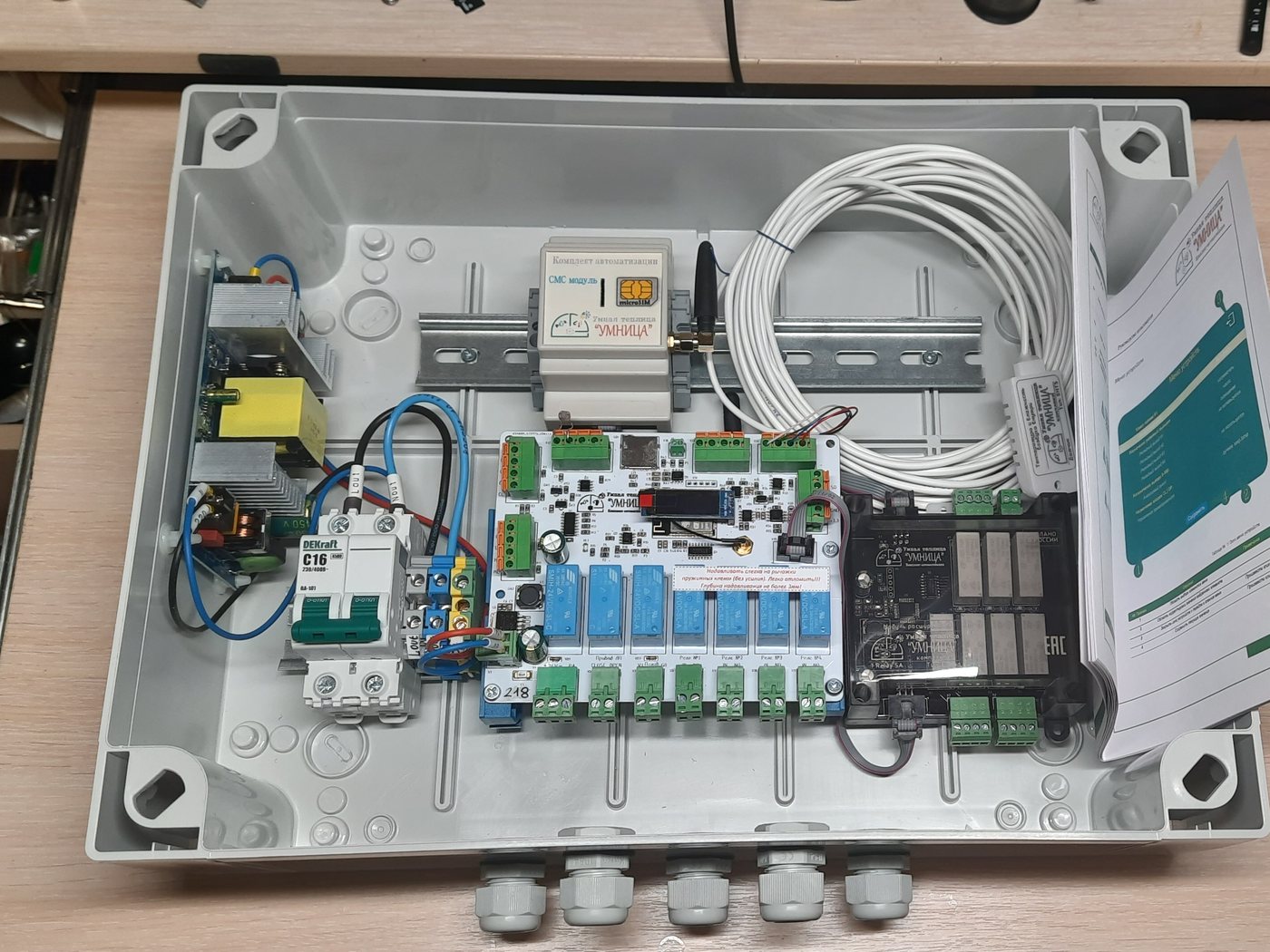

Модуль расширения реле 1шт.

Дополнительное оборудование см. Прайс - лист

Продукция соответствует: требованиям технического регламента Таможенного союза
ТР ТС 004/2011 "О безопасности низковольтного оборудования"
ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.ПХ01.В.19922/20

Технические данные:

Размеры блока управления: 240х315х140мм(ВхШхГ);

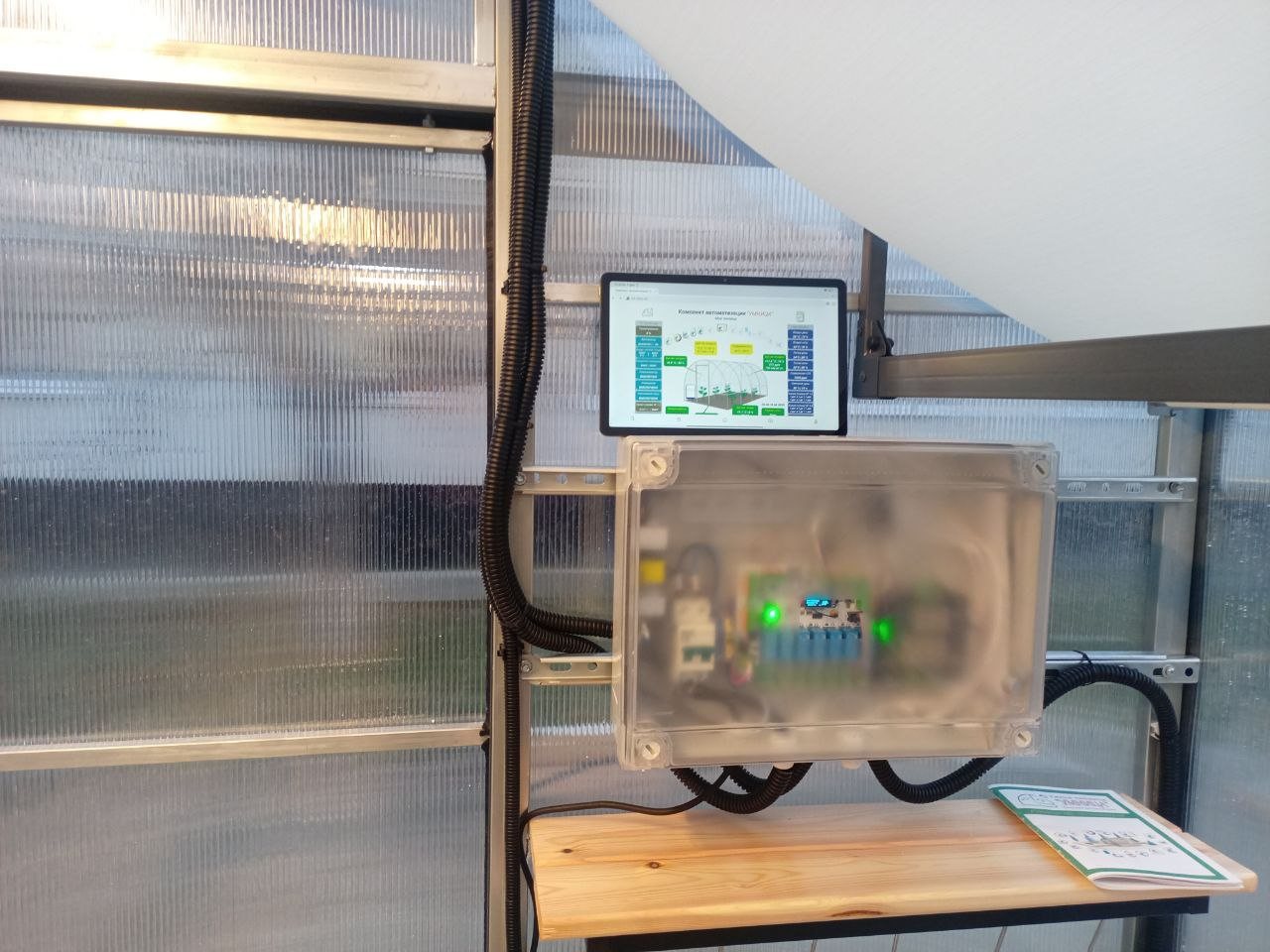

Способ установки: стационарно снаружи теплицы или внутри теплицы;
Номинальное напряжение питания блока управления: 220В ±10% (1ф); Род тока: ~ 50Гц;
Степень защиты блока управления: IP56; Класс защиты: 1;
Рабочая температура: -25…+65 град.;
Беспроводная связь: Wi-Fi: 802.11 b / g / n;
Проводная связь: интерфейс RS-485, протокол Modbus RTU.;
Карта памяти: microSD;
Преобразователь эл. напряжения: ~220(AC)/+24(DC);
Эл. мощность нагрузки не более: 150Вт;
Релейные выхода 2шт. управления приводами тип ЛП: +24В(DC);
Релейный выход капельного полива #1: + 24В(DC);
Количество релейных выходов свободного назначения: 4шт.;
Номинальный ток нагрузки релейных выходов: не более 10А;
Номинальное напряжение коммутации релейных выходов: не более 300В;
Коммутируемая мощность нагрузки: до 2кВт (свыше через контактор);
