Автоматизация теплицы

-
идеальное решение создания благоприятного
микроклимата для жизни и роста растений.
Адрес производителя
   Кировская обл.
г.Киров сл.Сошени
 ул.Трудовая д.20
МАКСИМУМ ВОЗМОЖНОСТЕЙ
по доступной цене
Иконка измерение влажности

ДАТЧИКИ ВЛАЖНОСТИ

     Позволяют производить мониторинг влажности:
- воздуха снаружи теплицы;
- воздуха внутри теплицы;
- почвы.
     Комплект из двух датчиков влажности почвы позволяют контролировать равномерный полив растений на разных участках. Дополнительный канал по таймеру удобно использовать для полива грядок вне теплицы.

Иконка co2

Система поддержания углекислого газа

     Включение системы газогенерации по недостаточной концентрации углекислого газа;

Устройства проветривания теплицы

УСТРОЙСТВА ПРОВЕТРИВАНИЯ

    С помощью приводных механизмов возможно регулировать положение конструктивных элементов проветривания (дверей, форточек, фрамуг и т.п.) в необходимом положении для создания благоприятного микроклимата растениям.

Иконка освещения теплицы

УРОВЕНЬ ОСВЕЩЕННОСТИ

     Чувствительные фотоэлементы снаружи и внутри теплицы производят мониторинг светового дня растения, продлевают световой день включением осветительных приборов или переводят условия микроклимата в ночной режим.

Иконка управления системой полива теплицы

СИСТЕМА КАПЕЛЬНОГО ПОЛИВА

     Позволяет управлять системой полива и наполнения:
- 1 канал включение полива по заданному значению влажности почвы;
- 2 канал включение полива по заданному временному интервалу;
- поддержание уровня воды в накопительной емкости;
- управление наполнением накопительной емкости с помощью скважинного насоса или электроклапана водоснабжения.

Иконка дневной или ночной режим условий выращивания растений

РЕЖИМ ДЕНЬ / НОЧЬ

     Настройки позволяют выбрать необходимую продолжительность светового дня. Произвести выбор условий температуры воздуха и почвы для дневного или ночного режима роста растений.

Иконка измерение температуры

ДАТЧИКИ ТЕМПЕРАТУРЫ

     Комплект измерения позволяют производить мониторинг температуры:
- воздуха снаружи теплицы;
- воздуха внутри теплицы;
- почвы.
  Комплект из двух датчиков почвы позволяют вычислить значение температуры почвы растений на разных участках теплицы.

Иконка вентилятора теплицы

СИСТЕМА ВЕНТИЛЯЦИИ

     Позволяет включать принудительное проветривание воздуха в теплице. Применение регулятора оборотов позволяет обеспечить необходимый воздухообмен от заданных параметров температуры и влажности, и снизить энергопотребление.

СИСТЕМА УВЛАЖНЕНИЯ

СИСТЕМА УВЛАЖНЕНИЯ

     Позволяет управлять системой увлажнения воздуха в теплице.

Иконка нагрева теплицы

СИСТЕМА НАГРЕВА

     Позволяет управлять системой нагрева теплицы для поддержания заданных значений температуры воздуха/почвы.

Иконка настройки позволяют решить любые задачи выращивания растений

ГИБКИЕ НАСТРОЙКИ

     С легкостью позволят настроить и создать требуемые условия выращивания для любого культурного растения.
Иконка связь с теплицей

ВСЕГДА НА СВЯЗИ!

     С помощью СМС модуля “УМНИЦА” появляется возможность по звонку получить СМС информацию микроклимата теплицы. Также гарантируется своевременное оповещение об ошибках в работе комплекта автоматизации.
     С помощью Wi-Fi модуля “УМНИЦА” появляется возможность дистанционного мониторинга работы автоматики.

Иконка статистика микрклимата теплицы

СТАТИСТИКА

     Благодаря подключению microSD карты появляется возможность записи измеренных значений датчиков, что позволяет сохранить статистику, подвести итог,построить графики, сделать выводы и скорректировать условия выращивания растений на следующий сезон.
     Также в системный файл сохраняется вся информация включением /выключением исполнительных устройств.

Иконка статистика микрклимата теплицы

Система диспетчеризации

     Реализовать удаленный мониторинг можно:
- ПК или мобильные устройства(смартфон, планшет и т.п.) с установленными интернет-браузерами (Opera, Google Chrome, Microsoft Edge и т.д.) подключившись через Wi-Fi сеть;
- СМС информирование через мобильную сеть сотового оператора;
- SCADA системами установленными на ПК или центральный пульт, через интерфейс RS-485.

Умная теплица

Автоматика теплицы “УМНИЦА” предназначена для комплексного управления исполнительными устройствами, регулирования, поддержания заданного микроклимата и условий выращивания культурных растений.
Область применения:  автоматизация вновь монтируемых или модернизация существующих: парников, теплиц, оранжерей, био-вегетариев.

Комплект автоматизации “УМНИЦА” реализует следующие возможности:
Иконка умная теплица
Измерение температуры и влажности, концентрации углекислого газа и атмосферного давления воздуха;
Иконка умная теплица
Контроль освещенности;
Иконка умная теплица
Выбор значений температуры воздуха и почвы, для дневного и ночного времени суток;
Иконка умная теплица
Измерение температуры и влажности почвы в 2 контрольных точках теплицы;
Иконка умная теплица
Включение капельного полива почвы на 3 зоны: по влажности и 2 канала по таймеру;
Иконка умная теплица
Включение нагревательного устройства для поддержания заданных значений температур;
Иконка умная теплица
Включение осветительного оборудования для поддержания необходимого светового дня;
Иконка умная теплица
Контроль уровня воды в накопительном баке;
Иконка умная теплица
Наполнение накопительного бака по временному интервалу работы насоса подпитки или по превышению максимального уровня воды в нем;
Иконка умная теплица
Регулирование положения конструктивных элементов проветривания (дверей, форточек, фрамуг и т.п.);
Иконка умная теплица
Запись измеряемых значений влажности и температур воздуха, почвы на карте памяти с выбранным временным интервалом;
Иконка умная теплица
Регистрация системных сообщений и ошибок на карте памяти;
Иконка умная теплица
Гибкость настроек;
Иконка умная теплица
Отправка СМС сообщения с измеренными значениями датчиков по телефонному звонку;
Иконка умная теплица
Передача СМС сообщения информации о появлении нарушений в работе;
Иконка умная теплица
Подключение к сети Wi-Fi роутера или создание режима раздачи точки доступа для мониторинга через мобильные устройства и ПК;
Иконка умная теплица
Включение устройств увлажнителя воздуха по низкому содержанию влаги;
Иконка умная теплица
Включение устройств газогенерации по недостаточной концентрации углекислого газа;
Иконка умная теплица
Система оповещения по низким или высоким значениям параметров (температуры, влажности, углекислого газа);
Иконка умная теплица
Подключение к центральному пульту или к ПК диспетчеризации инженерных систем;

Лебедь, рак и щука.

И. А. Крылов

Хорошая шутка!

Не экономично!

Не функционально!

Как объединить?
Хочу из дома на диване?
Что дешевле ?

Готово!

Всегда на связи!

Доступно!

«Умная теплица» — это теплица, оборудованная комплектом автоматизации управления инженерными системами, для обеспечения при выращивании культурных растений благоприятных метрологических условий (микроклимата), с целью получения условий ускоренного роста и удобств эксплуатации.

Теплица

В примере применены

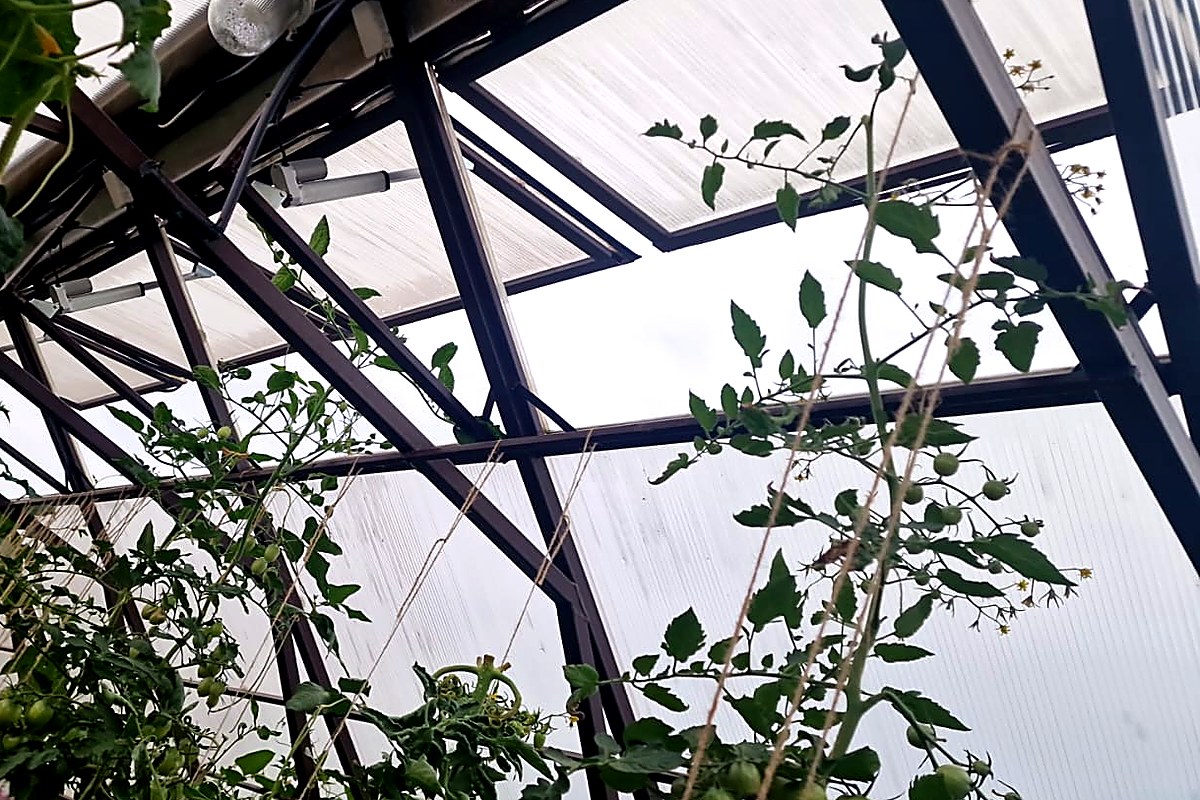

1) Функция управления системой проветривания необходима для поддержания температуры воздуха внутри теплицы. Активность солнечных лучей оказывает прямое влияние на повышение температуры внутри теплицы (тепличный эффект) и наоборот, важно при этом реагировать на изменения температуры, т.к. отклонения в большую или меньшую приводят к снижению скорости роста, последующему его прекращению, увяданию и гибели растения. Проветривание реализуется установкой приводов (тип ЛП), на открывающиеся конструктивные элементы (двери, форточки, фрамуги и т.п.) и подключаются параллельно к контроллеру блока управления. Управляющий сигнал формируется на основе анализа сравнения температур почвы, воздуха снаружи и внутри с заданными в параметрах. Исключается вероятность ошибки открывания, по сравнению с термобалонами (в холодную погоду, когда солнечные лучи эффективно нагревают поверхность внутри теплицы, а снаружи температура возможна ниже +5°С или открывание при применении обогрева в теплице, все это приводит к соприкосновению растений с потоком воздуха низкой температуры и низкой оценки энергоэффективности).

2) Функция управления системой капельного полива. В теплице, закрытой от попадания осадков, не приходится надеется на естественное орошение. Необходимо подпитывать почву водой, повышая содержание влаги в корневой системе растений, через полив растения получают минеральные соли и микроэлементы, вода необходимый компонент фотосинтеза из нее образуются необходимые органические вещества. Наиболее распространённые овощные культуры в теплице огурцы содержат 95 - 97% и томаты 92 - 96% воды. Осуществляется полив установкой электромагнитного клапана между накопительной емкостью и системой орошения (сетью распределения воды), а емкость устанавливается на подставку обеспечивающую высоту 1 метр от уровня земли до уровня врезки. Включение происходит по заданному в настройках интервалу (включается в определенный час на установленное значение минут, последующее включение через указанный интервал в сутках). Смонтировать возможно в любую систему капельного полива отличие лишь в присоединительных диаметрах электромагнитного клапана. Примем под 2 с/х культуры: канал полива №1 под огурец, канал полива №2 под томат. Площадь теплиц под огурец и теплицы томат по 18 м2. Потребуется на 1м2 расход 3-4 литров (огурец - корневая система в верхней части грунта) и на 1м2 расход 6-8 литров (томат - корневая система в нижней части грунта) на квадратный метр. Примем для огурца 72 литра и томата 144 литра. С присоединительным диаметром 25мм примерный проток воды 30 литров в минуту в итоге установить время полива на огурец 2 минуты, на помидор 5 минут. Периодичность зависит от активности солнечных лучей, влагоемкости грунта, стадии созревания/плодоношения, условно примем 1 раз в 2-3 суток (огурец), 4-5 суток (томат).

Теплица

Теплица

3) Функция управления включения наполнения водой емкости полива. Уровень контролируется датчиками нижнего и верхнего уровня воды. Наполнение осуществляется от скважины включением насоса или центрального водоснабжения включением эл. магнитного клапана, по сигналу датчика нижнего уровня и отключение по датчику верхнего уровня или временному интервалу в настройках контроллера. Ёмкость располагается внутри теплицы для подогрева воды. Объем необходимо выбирать исходя из расхода воды на полив, из расчета выше, для канала полива №2 потребуется 144 литра, поэтому емкость необходима не менее 200 литров. Датчик нижнего уровня расположить по середине емкости, позволит защитить корневую систему от термического шока. Время включения полива распределить канал №1 в утреннее – 9 часов и канал №2 в вечернее – 18 часов.

4) Функция управления включением нагревательных устройств, позволяет компенсировать падение температуры внутри теплицы в условиях весенне-осеннего периода, прохладного летнего периода, вечерне - ночное время суток, что дает защиту растениям от низких температур и высокой влажности воздуха, создает условия ускоренного роста, увеличения продолжительности выращивания овощных культур. Для нагрева технологичным решением использование резистивного кабеля, оптимальная величина мощности нагрева закладывается 90 - 120 Вт/м2 (при выборе кабеля с тепловыделением 30 Вт/м кабель необходимо уложить 4м на м2) прокладываемого в земле на глубине ~ 40 см от поверхности с соблюдением слоев теплоизоляции и песчаных присыпок и защитно-сеточного слоя от повреждений кабеля садовым инструментом.

5) Функция управления оборудованием освещения необходима для продления светового дня. При освещении спектром определенного диапазона и при достаточной мощности светового потока происходит необходимый процесс полноценного существования растений – фотосинтез. Наибольшая эффективность поглощения хлорофиллом замечена при синем и красном спектре соответствующей длины волны 450нм и 680нм, зеленый цвет отражается, что придает растениям характерную окраску. Для создания спектра применяются в теплицах фитосветильники (фитолампы) соответствующие ГОСТ Р 57671-2017. Необходимо обеспечить для нормального развития и плодоношения минимум 7000-8000 люкс, а это на 7000-8000 люмен на кв. метр при монтаже необходимо учитывать падение светового потока от светильника до растения.

Применив автоматизацию теплицы Вы экономите драгоценное время и силы, растения получают необходимые условия ускоренного роста и результаты урожая восхищают.

Умная теплица ценит ваше времяУмная теплица освободит от лишней головной болиУмная теплица экономит ваши силы

ВАШЕ ВРЕМЯ

Мы ценим Ваше время, а Вы?

СВОБОДА МЫСЛЕЙ

Не беспокойтесь и не отвлекайтесь по мелочам.

ЭКОНОМИМ СИЛЫ

Больше не надо бегать с ведрами, лейками, шлангами или специально открывать/закрывать теплицу.

ПРЕИМУЩЕСТВА ТЕПЛИЦЫ
ПО МАКСИМУМУ

Автоматизация - гарантия достижения высоких результатов.

УСКОРЯЕМ РОСТ

Благодаря своевременному поддержанию влажности, температуры, освещенности получаем дополнительный прирост по сравнению с обычной теплицей.

УРОЖАЙ ВПЕЧАТЛЯЕТ

Радость и удовольствие!
автоматика жирный плюс к вашей теплицеавтоматика гарантиует ускоренный рост растенийавтоматика помогает получить большой урожай
